DOBRADIÇAS FOLHA DOBRADA REF. 7

DIMENSÕES/PESO
Ref. 1 1/2" 2" 2 1/4" 2 1/2" 3"
A (mm) 38 51 57 64 76
B (mm) 25 30 32 37 40
g/peça 11 25 32 42 72

Latão Polido, Latão Niquelado

O acabamento niquelado pode ser brilhante ou fosco

24



DOBRADIÇAS FOLHA DOBRADA C/ CARRAPETA REF. 7 1/2

DIMENSÕES/PESO
Ref. 1 1/2" 2" 2 1/4" 2 1/2"
A (mm) 38 51 57 64
B (mm) 25 30 32 37
g/peça 11 25 31 42

Latão Polido

24



DOBRADIÇAS REF. 8

DIMENSÕES/PESO
Ref. 30 35
A (mm) 30 35
B (mm) 37 38
g/peça 21 24

Ferro Niquelado



24



DOBRADIÇAS REF. 16

DIMENSÕES/PESO
Ref. 2" 2 1/4" 2 1/2"
A (mm) 51 57 64
B (mm) 36 38 42
g/peça 25 31 42

Latão Polido, Latão Niquelado, Latão Bronzeado

Aço Inoxidável (sob consulta)

As dobradiças são fornecidas com pirâmide ou carrapeta

O acabamento niquelado pode ser brilhante ou fosco

24

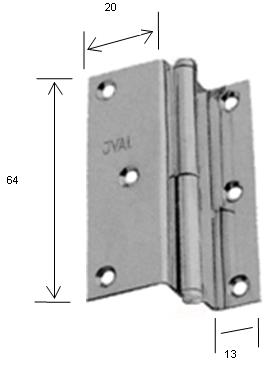

DOBRADIÇA DE JOELHO REF. 16 J

DIMENSÕES/PESO
Ref. 2 1/2"
g/peça 48

Ferro Zincado, Ferro Latonado

Latão Polido, Latão Niquelado, Latão Bronzeado

Aço Inoxidável (sob consulta)

As dobradiças são fornecidas com pirâmide ou carrapeta

O acabamento niquelado pode ser brilhante ou fosco

50



DOBRADIÇAS REF. 18

DIMENSÕES/PESO
Ref. 2" 2 1/2"
A (mm) 51 64
B (mm) 35 41
g/peça 26 41

Latão Polido, Latão Niquelado, Latão Bronzeado

Aço Inoxidável (sob consulta)

Fornecida com pirâmide ou carrapeta

O acabamento niquelado pode ser brilhante ou fosco



24



DOBRADIÇAS PARA FRIGORÍFICO REF. 22

DIMENSÕES/PESO
Ref. 1 1/4" 1 3/8"
A (mm) 34 38
B (mm) 32 35
g/peça 15 22

Aço Inoxidável Fosco

Aço Inoxidável Brilhante (sob consulta)

As dobradiças em Inox são fabricadas em Aço Inox AISI 304

24



DOBRADIÇAS INVISÍVEIS REF. 51

DIMENSÕES/PESO
Ref. 1 A 2 3
A (mm) 64 82 110
B (mm) 36 41 55
g/peça 57 116 299

Latão Polido, Latão Niquelado

O acabamento niquelado pode ser brilhante ou fosco

12



DOBRADIÇA INVISÍVEL REF. 52

PESO
g/peça 61

Zamack Niquelado

Fornecida com os respectivos 4 parafusos

2



DOBRADIÇAS TIPO PIANO REF. 53

DIMENSÕES/PESO
Ref. 25 30 40
A (mm) 25 32 40
g/peça 423 456 574

Ferro Latonado

Latão Polido, Latão Niquelado, Latão Niquelado Fosco, Latão Oxidado

Aço Inoxidável Fosco

Comprimento: 2000 mm

5



DOBRADIÇAS PARA ARCA (2 FOLHAS) REF. 60

DIMENSÕES/PESO
Ref. 1 1/2" 2"
A (mm) 76 85
B (mm) 38 51
g/peça 122 186

Ferro Polido, Ferro Zincado

24



DOBRADIÇAS LEME REF. 71

DIMENSÕES/PESO
Ref. 3" 3 1/2" 4"
A (mm) 76 89 102
B (mm) 52 56 64
g/peça 106 130 157

Ferro Polido c/ Anilha, Ferro Zincado s/ Anilha, Ferro Zincado c/ Anilha,

Aço Inoxidável Fosco, Toda Aço Inoxidável FoscoI

Aço Inoxidável Brilhante (sob consulta)

As dobradiças em Inox são fabricadas em Aço Inox AISI 304

Dobradiças em inox são fornecidas com anilha e carrapeta rasa

12



DOBRADIÇAS 1/2 BALANÇO REF. 73

DIMENSÕES/PESO
Ref. 3" 3 1/2" 4"
A (mm) 76 89 102
B (mm) 61 68 72
C (mm) 8 10 8
g/peça 109 136 213

Ferro Polido s/ Anilha, Ferro Zincado s/ Anilha,

Latão Polido c/ Anilha, Latão Bronzeado c/ Anilha,

Aço Inoxidável Fosco

Aço Inoxidável Brilhante (sob consulta)

As dobradiças em Inox são fabricadas em Aço Inox AISI 304

Dobradiças em ferro e latão fornecidas com carrapeta curva

Dobradiças em aço inox fornecidas com carrapeta rasa

Dobradiças em latão podem ser fornecidas c/ carrapeta ou pirâmide alta, s/ alteração de preço

12



DOBRADIÇAS BALANÇO REF. 76

DIMENSÕES/PESO
Ref. 3" 3 1/2" 4"
A (mm) 76 89 102
B (mm) 76 76 87
C (mm) 13 13 13
g/peça 139 141 218

Ferro Zincado s/ anilha, Ferro Zincado c/ anilha, Latão Polido, Aço Inoxidável Fosco, Toda Aço Inoxidável Fosco

Aço Inoxidável Brilhante (sob consulta)

As dobradiças em Inox são fabricadas em Aço Inox AISI 304

As dobradiças em ferro e inox são fornecidas c/ carrapetas rasas

As dobradiças em latão são fornecidas c/ carrapetas curvas

12



DOBRADIÇAS REF. 429

DIMENSÕES/PESO
Ref. 2" 2 1/2" 3"
A (mm) 51 64 76
B (mm) 39 45 52
g/peça 32 49 67

Ferro Polido, Ferro Zincado, Latão Polido, Latão Niquelado, Latão Bronze, Aço Inoxidável Fosco

Aço Inoxidável Brilhante (sob consulta)

As dobradiças a partir de 2 1/2" têm 6 furos

O acabamento niquelado pode ser brilhante ou fosco



24



DOBRADIÇAS C/ 4 ROLAMENTOS DE ESFERAS REF. 520

DIMENSÕES/PESO
Ref. 4" 5"
A (mm) 102 127
B (mm) 75 88
g/peça 255 354

Aço Inoxidável Fosco

Qualidade AISI 304

6



DOBRADIÇAS SEGURANÇA C/ 4 ROLAMENTOS DE ESFERAS REF. 530

DIMENSÕES/PESO
Ref. 4"
A (mm) 102
B (mm) 76
g/peça 285

Aço Inoxidável Fosco

Espessura: 3 mm

Fornecida com os respectivos parafusos em inox

Qualidade AISI 304

2



DOBRADIÇAS SEGURANÇA C/ 2 ROLAMENTOS DE ESFERAS REF. 531

DIMENSÕES/PESO
Ref. 5"
A (mm) 127
B (mm) 80
g/peça 363

Aço Inoxidável Fosco

Espessura: 3 mm

Fornecida com os respectivos parafusos em inox

Qualidade AISI 304

2



DOBRADIÇAS DE MOLA REF. 640

DIMENSÕES/PESO
Ref. 3" 4"
A (mm) 76 102
g/peça 272 359

Aço Inoxidável Fosco

As dobradiças em Inox são fabricadas em Aço Inox AISI 304

Fornecida com os respectivos parafusos e acessórios

2

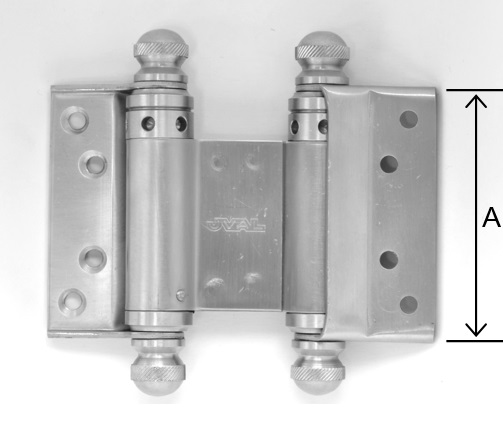

DOBRADIÇAS DE MOLA REF. 650



DIMENSÕES/PESO
Ref. 3" 4"
A (mm) 76 102
B (mm) 48 56
C (mm) 44 47
g/peça (ferro) 450 590
g/peça (latão e inox) 479 643

Ferro Polido, Ferro Zincado, Ferro Niquelado, Ferro Latonado, Ferro Oxidado

Latão Polido, Latão Niquelado, Latão Oxidado, Latão Bronzeado, Aço Inoxidável Fosco

Aço Inoxidável Brilhante (sob consulta)

As dobradiças em Inox são fabricadas em Aço Inox AISI 304

Fornecidas com perno de regulação, 2 pernos de travamento e 8 parafusos de aperto

Fornecidas c/ carrapeta oval. sob pedido, c/ carrapeta rasa

2



DOBRADIÇA ARTICULADA REF. 657

DIMENSÕES/PESO
A (mm) 105
B (mm) 44
g/peça 62

Ferro Niquelado

Fornecida com os respectivos parafusos

25



DOBRADIÇAS ARTICULADA COPO RECTO REF. 670

Ref. Copo
(mm)		 Ângulo
Abertura		 g/peça
670 35 110º 60



Ferro Niquelado

50



DOBRADIÇAS ARTICULADA COPO MEIA CURVA REF. 671

Ref. Copo
(mm)		 Ângulo
Abertura		 g/peça
671 35 110º 65



Ferro Niquelado

50

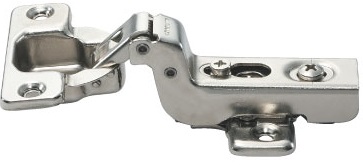

DOBRADIÇAS ARTICULADA COPO CURVA REF. 672

Ref. Copo
(mm)		 Ângulo
Abertura		 g/peça
670 35 110º 66



Ferro Niquelado

50

DOBRADIÇAS REF. 816

DIMENSÕES/PESO
Ref. 1 1/4" 1 1/2" 1 3/4" 2" 2 1/2" 3"
A (mm) 32 38 44 51 64 76
B (mm) 55 68 78 89 112 135
g/peça 26 45 67 90 178 257

Ferro Polido, Ferro Zincado, Latão Polido, Latão Niquelado, Latão Bronzeado, Aço Inoxidável Fosco

O acabamento niquelado pode ser brilhante ou fosco

24



DOBRADIÇAS FIEL DE TIRAR REF. 817 1/2

DIMENSÕES/PESO
Ref. 2" 2 1/2" 3"
A (mm) 51 64 76
B (mm) 51 64 76
g/peça 50 90 125

Ferro Zincado, Latão Polido

24



DOBRADIÇA REF. 818

PESO
g/peça 56

Latão Polido

Fornecido com os respectivos 6 parafusos

20



DOBRADIÇAS FIEL DE TIRAR REF. 1838 1/2

DIMENSÕES/PESO
Ref. 1 1/2" 2" 2 1/2" 3" 3 1/2" 4"
A (mm) 38 51 64 76 89 102
B (mm) 36 39 43 49 57 64
g/peça 21 33 52 71 110 156

Ferro Zincado, Latão Polido, Latão Bronze, Aço Inoxidável Fosco

Aço Inoxidável Brilhante (sob consulta)

As dobradiças em Inox são fabricadas em Aço Inox AISI 304

As dobradiças a partir de 2 1/2" têm 6 furos

24



DOBRADIÇAS REF. 5001

DIMENSÕES/PESO
Ref. 3/4" 7/8" 1" 1 1/4" 1 1/2" 1 3/4" 2" 2 1/4" 2 1/2" 3"
A (mm) 19 22 25 31 38 44 50 57 63 76
B (mm) 16 18 20 24 25 27 31 31 38 42
g/peça 4 3 6 6 10 13 23 25 33 53

Ferro Zincado, Ferro Latonado, Latão Polido, Latão Niquelado, Latão Bronze, Aço Inoxidável Fosco

Aço Inoxidável Brilhante (sob consulta)

As dobradiças a partir de 2" têm 6 furos

24



CHUMBADOURO C/ FIEL DE TIRAR REF. 57

DIMENSÕES/PESO
Ref. 2" 2 1/2" 3"
A (mm) 51 64 76
B (mm) 51 83 110
C (mm) 11 12 18
D (mm) 84 105 114
E (mm) 19 25 26
g/peça 146 330 588

Ferro Zincado

12



CHUMBADOURO C/ FIEL DE TIRAR REF. 61

DIMENSÕES/PESO
Ref. 2 1/2" 3" 3 1/2"
A (mm) 64 76 89
B (mm) 83 110 150
C (mm) 12 18 18
D (mm) 105 114 162
E (mm) 25 26 35
g/peça 330 588 1031

Ferro Zincado

12
